●     5寸觸摸顯示屏，全圖形化操作

●     高至300V低至10pA，最大測試功率30w

●     支持前后面板、2/4線以及GUARD保護

●     多種通訊方式:RS-232、GPIB、以太網

●     全量程輸出及測量精度可達0.1%

●     標準的SCPI指令集，便于客戶二次開發

●     易搭建半導體電性能測試方案

●     可用于測試半導體的電性能指標：I、V、R

為什么選擇S系列數字源表?

• 性能強大-作為電壓源和或電流源，并同步測量電流和或電壓，支持四象限工作?？梢韵薅妷夯螂娏鬏敵龃笮?，預防器件損壞。

• 靈活多樣-支持兩線制和四線制測量，更準確的低內阻量測;集成線性階梯掃描、對數階梯掃描、自定義掃描等模式;專業l-V特性及半導體參數測試軟件。

• 易學實用-簡化了如I-V和l-t/V-t曲線等各種應用的測量準備工作。電容式觸摸屏圖形用戶界面(GUI) ,提供圖形化和數字化兩種測量結果顯示模式，便于使用和查看。

多合一高精密SMU，極致簡化測量

        傳統的半導體I-V特性測量方案通常是復雜且成本昂貴的，需要多種儀器配合完成測試，對不同儀器進行編程、同步、連接、測量和分析，既復雜又耗時，還需占用大量測試臺空間。

        S系列數字源表可作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載，其高性能架構允許其使用作為波形發生器、以及自動電流-電壓(I-V)表征系統。極大縮短測試系統的開發、建立和維護的時間，同時節省測試架或測試臺的寶貴“空間”，降低購買測試系統的整體成本。

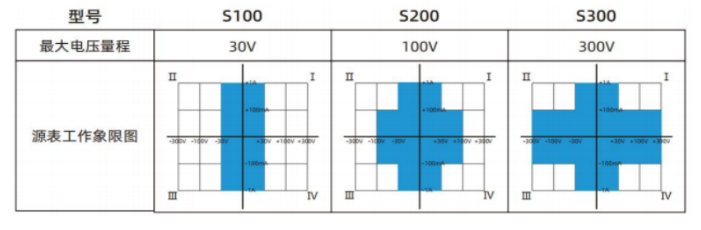

四象限工作，可以作為源或負載

        電源象限是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。第一、三象限即電壓電流同向，源表對其它設備供電，稱為源模式；第二、四象限即電壓電流反向，其它設備對源表放電，源表被動吸收流入的電流，且可為電流提供返回路徑，稱為阱模式。

        與傳統矩陣電源不同，S系列源表在同等功率下，客戶可根據實際需求，選擇大電壓小電流或小電壓大電流輸出。選擇的量程不同，S系列源表的源/阱極限也有區別。

源限度-電壓源:

士10V (≤3A量程)，土30V (≤1A量程),士300V (≤100mA量程)

源限度-電流源:

土3.15A (≤10V量程)，土1.05A(≤30V量程)，士105mA (≤300V量程)

輕松滿足常用的測量需求

        觸摸屏幕上的任意圖標，就會出現圖像化設置屏幕。在測量前按照向?qū)е鹨辉O(shè)置，操作更直觀。

提供的應用程序

- 序列掃描

- 自定義序列

- 數據記錄儀：持續輸出恒壓源測試模式；持續輸出恒流源測試模式

- APD管

- 晶體管：MOSFET管測試；三極管測試

- LIV：PIN管掃描測試

- Gummer：雙臺源表使用同樣參數進行掃描

*二極管完整l-V特性曲線

*以上規格如有更新，恕不另行通知。
