壓力傳感器分類

        壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置,壓力傳感器通常由壓力敏感元件和信號處理單元組成。常見的壓力傳感器有四種:應變式壓力傳感器、壓阻式壓力傳感器、電容式壓力傳感器以及壓電式壓力傳感器。

覆蓋從到GQ寬電阻測試范圍

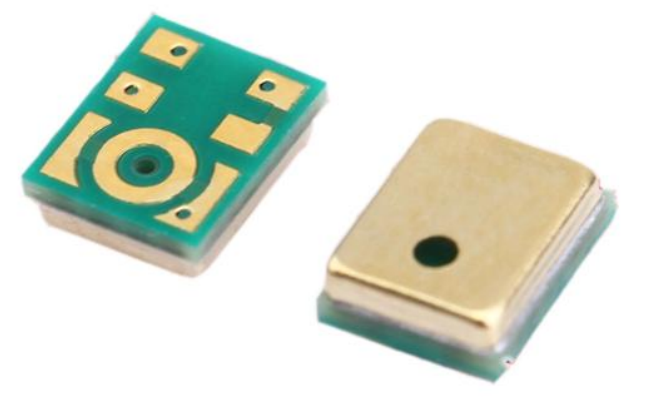

        半導體壓力傳感器是一種利用半導體材料在外力作用下，其電阻率會出現變化這一機理來進行檢測的器件，具有靈敏度高，相應塊、穩定性好、使用簡單的特點，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井電力、船舶、機床、管道等眾多行業。

        半導體壓力傳感器根據材料的不同，其阻值跨度大，覆蓋Q~GQ范圍。針對不同材料的壓力傳感器進行分選，需要有高效的檢測方案。

“五合一”數字源表有助提高測試工作效率

        I-V測試是對待測器件（DUT）施加電壓或電流，然后測試其對激勵做出的響應。根據待測器件(DUT）的不同，信號電平可能相當低，需要高靈敏度源和測量儀器及測試技術，最大限度地減少誤差的外部來源，而且需要有快的測試速度和高的測試可靠性做保證。

        通常，壓力傳感器I-Ⅳ特性測試需要幾臺儀器完成，如數字表、電壓源、電流源等。然而，由數臺儀器組成的系統需要分別進行編程、同步、連接、測量和分析，過程既復雜又耗時，還占用過多測試臺的空間。而且，使用單一功能的測試儀器和激勵源還存在復雜的相互間觸發操作，有更大的不確定度及更慢的總線傳輸速度等缺點。

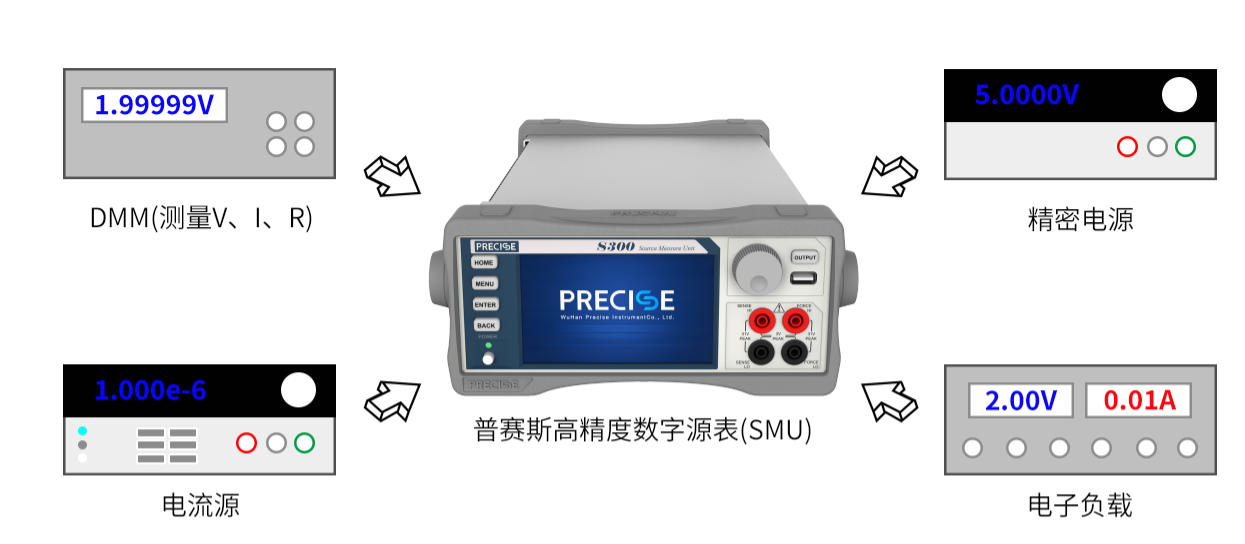

        實施I-V特性分析的最佳工具之一是數字源表(SMU）。數字源表作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載。其高性能架構還允許將其用作脈沖發生器，波形發生器和自動電流-電壓(I-V)特性分析系統，支持四象限工作。

利用源表SMU可以靈活的進行電阻測量

        自2015年開始,普賽斯致力于數字源表的研究,并于2019年率先實現數字源表的國產化，陸續推出了高精度數字源表、插卡式源表等產品，通過不同技術組合，可以實現產品組合方案的多樣化與最優化，滿足從成本到性能上的不同客戶需求，幫助用戶輕松解決壓力傳感器測試中碰到的各種問題和需求，如:

(1）實時測試多種材料在同一壓力條件下的電阻值的反應靈敏度;

(2）在低電壓下進行下高范圍跨度（Q、KQ、MQ、GQ）的電阻測量，測試設備輸入電阻要求高﹔

(3）I/N曲線掃描;

(4）上位機實時顯示各不同壓敏電阻R/t曲線，并可記錄存檔。

常見問題

        (1)檢測時是否必須要用4線制接線法?

一般情況下沒有必要。壓力傳感器的研發，就是在甄別出對壓力最敏感的材料，并研究其特性。壓力傳感器的阻值遠大于導線電阻，所以無需四線接線法。

        (2）萬用表能用于測試壓力傳感器嗎?

萬用表一般只適用于確定電阻的靜態測試，對大范圍大動態研發來說，數字源表是最佳選擇。普賽斯自主研發的高精度源表具備大動態范圍、高輸入阻抗等優點，可覆蓋Q~GQ不同阻值范圍的壓力傳感器測試需求。

        (3）源表與電阻計相比，優勢在哪里?

源表和電阻計都可以通過IⅣ測量來換算出電阻，但是電阻計只支持恒流測壓模式，而源表既支持恒流測壓，也支持恒壓測流模式;其次電阻計最小電流只能到nA級，而普賽斯數字源表支持pA級電流輸出/測量能力。

        (4）多通道R/t測試上位軟件有哪些特點?

支持≤40通道同步實時繪制R/t 特性曲線;支持恒流源或恒壓源自定義線性輸出模式切換;電阻值量程動態自動變更;具有定時掃描及連續測試功能;測試頻率依NPLC數值可調還具有可調式多點數據平滑R/t曲線切換;支持測試數據導出;支持以太網、RS-232、GPIB快速連接通訊等特點。

如需獲取壓力傳感器詳細測試方案，請聯系們18140663476。
